E1A1-LM - TTL soros - Ethernet konverter modul

Nettó ára:

0

A termék gyártása, forgalmazása megszünt. Részben használható helyette: TRP-C31, C32, C34, C36, C38

A modul változatot olyan fejlesztõknek ajánljuk, akik az általuk gyártott termékükkel már kipróbálták és sikeresen alkalmazták a külsõ, dobozos változatot (E1A1), és szeretnék a konvertert integrálni saját eszközükbe. Ezen változat használata több elõnnyel is jár: alacsonyabb költség; nincs külsõ doboz, a konverter egy tüskesoron keresztül közvetlenül a nyomtatott áramköri panelra kapcsolódik; az Ethernet port csatlakozója a többi csatlakozási felülettel együtt, az Önök készülékén bárhol elhelyezhetõ; a modul összes csatlakozási pontját, így a soros portot is TTL szintû jelekkel használhatja, nincs szükség külön RS-232 meghajtó áramkörökre. A konverter modul használata ugyanolyan egyszerû, mint a külsõ dobozos változaté. Itt sem kell a bonyolult hálózati protokollok programozásával külön foglalkozni, az Ethernet hálózati kommunikációból a felhasználó semmit sem lát. Ami számára fontos, hogy a soros portra küldött adatok a túloldalra megérkezzenek, ill. fordítva, a hálózat felõl küldött adatok a soros port felé továbbítódjanak. Ha ezt a megoldást választja, hosszú és fáradságos fejlesztési, tesztelési munkától kíméli meg Cégét, ami csak igen nagy darabszám mellett térülne esetleg meg. Így azonban kizárólag a csatlakozó felületet kell kialakítani a saját nyomtatott áramköri panelon, ami az eredeti panel bonyolultságától függõen néhány napos munkát jelent, utána azonban csak csatlakoztatni kell a modult, és azonnal kész is az Ethernet, Internet kommunikációra alkalmas új változata az eredeti berendezésnek!

Az ár meghatározásánál nem csak egyszerûen levontuk a kimaradt alkatrészek, és a doboz értékét, hanem további kedvezményt is beépítettünk, hiszen aki ezt a megoldást választja, az hosszabb távú együttmûködést tervez cégünkkel, és ezt mi is szeretnénk honorálni.

Az E1A1-LM konverter TCP/IP protokoll használata esetén hálózati szempontból kétféleképen mûködhet: kliensként vagy szerverként. Kliens üzemmódban az eszköz kezdeményezi a hálózati kapcsolat felépítését, míg szerver üzemmódban várakozik, hogy a túloldal kezdeményezzen. Win32 operációs rendszerek alatt (9x, Me, NT, 2000, XP, 2003) a Virtuális Soros Port meghajtó programot használva a konverter modul egy beépített soros portként látszik a rendszerben. Hálózatos felhasználásnál mindig figyelembe kell venni, hogy míg az egyszerû, maximum néhány méteres RS-232-es összekötõ kábelnek nincs késleltetése, addig itt akár több 10ms-os késleltetéssel kell számolni, a hálózat megvalósításától és terheltségétõl függõen.

UDP/IP protokollnál nincs kitüntetett szerver ill. kliens eszköz. Ezen átvitel jóval egyszerûbb, gyorsabb, azonban nincs nyugtázás, azaz nem garantálja, hogy az elküldött adat valóban meg is érkezik a távoli oldalra. Ezt nekünk egy felsõbb protokollal külön ellenõriznünk kell, és az esetleges újraküldésrõl gondoskodni kell. Azonban sok esetben ez az alkalmazói szintû protokoll rendelkezésre áll, így nincs akadálya ezen átviteli mód használatának.

Természetesen nem csak helyi hálózaton, hanem nagyobb kiterjedésû IP hálózatokon (Intranet, Internet) is mûködhet a kommunikáció. Ha a számítógépen futó alkalmazást képessé tesszük, hogy az RS232 port helyett közvetlenül a hálózaton keresztül kommunikáljon a konverter modullal, és azon keresztül a végberendezéssel, akkor a központi számítógéprõl a hálózaton keresztül egyszerre akár több végpontra is csatlakozhatunk. Ebben az esetben sem kell a helyi hálózatra korlátozni az elérést, akár a világ túlsó felén lévõ eszközzel is kapcsolatba léphetünk, amennyiben állandó hálózati kapcsolat van a két pont között.

Lábkiosztás:

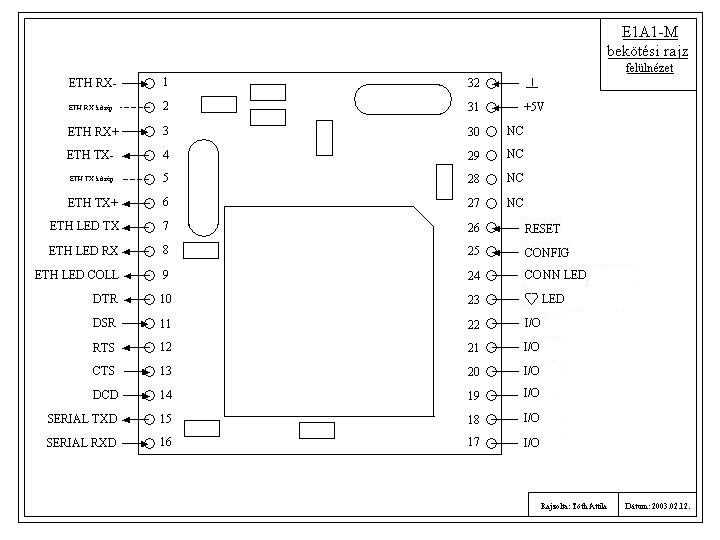

Lábkiosztás

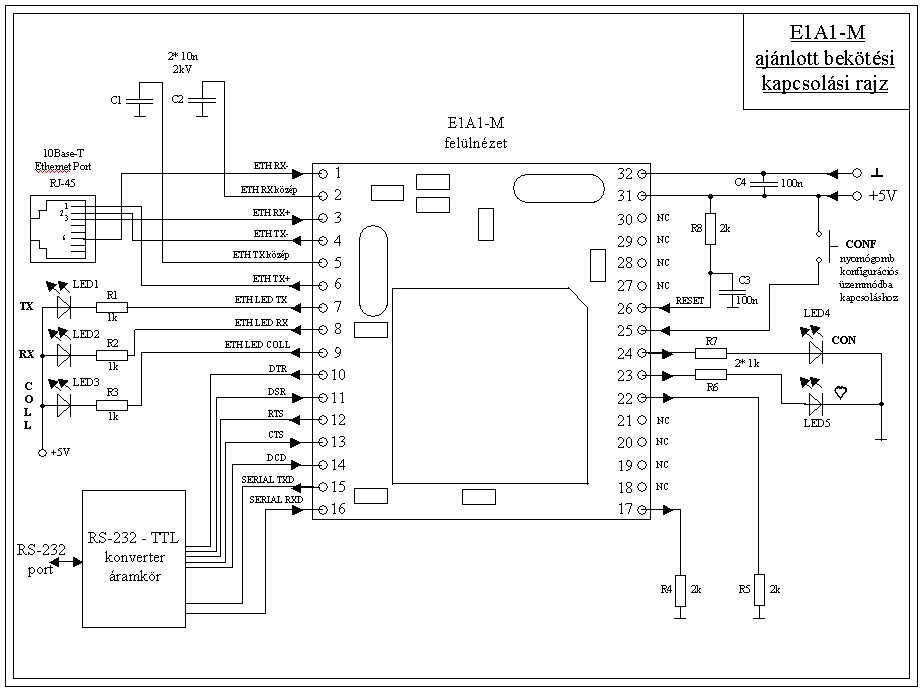

Példa bekötés

Garancia:

Tulajdonságok:

Soros port:

Ethernet port:

Tápellátás:

Mechanikai adatok:
